Série GOKIN BC -Gokin Solar Co., Ltd.

Mais Eficiente
Mais Seguro
Mais Estético

Download

GK-3-54HGDb

500 W

Potência máxima

24.5 %

Eficiência máxima

25 anos

Garantia do produto

30 anos

Garantia de potência

500 W

Potência máxima
24.5 %

Eficiência máxima
25 anos

Garantia do produto
30 anos

Garantia de potência

Mesma Série

GK-3-54HGFb

Tipo de célula: Tipo N GBC

Potência máxima: 500W

Eficiência de conversão: 24.5%

Download

GK-3-72HGF

Tipo de célula: Tipo N GBC

Potência máxima: 670W

Eficiência de conversão: 24.8%

Download

GK-4-78HGBD

Tipo de célula: Tipo N GBC

Potência máxima: 780W

Eficiência de conversão: 24.3%

Download

GK-4-66HGBD

Tipo de célula: Tipo N GBC

Potência máxima: 665W

Eficiência de conversão: 24.6%

Download

GK-3-54HGFDb 490W

Tipo de célula: Tipo N GBC

Potência máxima: 490W

Eficiência de conversão: 24.5%

Download

GK-3-54HGF

Tipo de célula: Tipo N GBC

Potência máxima: 500W

Eficiência de conversão: 24.5%

Download

Vantagens do produto

Mais Eficiente

Para a mesma área, a potência é 6% a 10% maior que a TOPCon.
Anti-degradação Excepcional

Degradação ao longo do ciclo de vida completo de 30 anos: Redução de 1,5% em relação aos módulos TOPCon.
Mais Seguro

Excelente Resistência a Microtrincas. Restrição em Alta Temperatura.
Melhor coeficiente de temperatura

-0.26%/°C

Parâmetros Mecânicos

Item

Especificações
Tipo de célula

Tipo N GBC
Disposição das células

144（6×24）
Vidro

Vidro frontal: vidro temperado revestido de 3,2 mm
painel traseiro

Backplane com elevada resistência às intempéries
Estrutura

Estrutura em liga de alumínio anodizado
Cabo de saída

TÜV 1×4 mm², (+)300 mm, (-)200 mm Os comprimentos dos fios podem ser personalizados de acordo com as necessidades do cliente.
Peso do módulo

21.4 kg
Dimensões do módulo

1800×1134×30mm
conector

Compatível com MC4 / MC4 original
Informações sobre a embalagem

37 £ por palete 148 £ por contentor plano de 20 pés 740 £ por contentor alto de 40 pés
740 £ por camião de plataforma de 13,5 metros 1036 £ por camião de plataforma de 17,5 metros
Classificação de proteção de segurança

Class II
Classificação de resistência ao fogo

IEC Class C

Item	Especificações
Tipo de célula	Tipo N GBC
Disposição das células	144（6×24）
Vidro	Vidro frontal: vidro temperado revestido de 3,2 mm
painel traseiro	Backplane com elevada resistência às intempéries
Estrutura	Estrutura em liga de alumínio anodizado
Cabo de saída	TÜV 1×4 mm², (+)300 mm, (-)200 mm Os comprimentos dos fios podem ser personalizados de acordo com as necessidades do cliente.
Peso do módulo	21.4 kg
Dimensões do módulo	1800×1134×30mm
conector	Compatível com MC4 / MC4 original
Informações sobre a embalagem	37 £ por palete 148 £ por contentor plano de 20 pés 740 £ por contentor alto de 40 pés 740 £ por camião de plataforma de 13,5 metros 1036 £ por camião de plataforma de 17,5 metros
Classificação de proteção de segurança	Class II
Classificação de resistência ao fogo	IEC Class C

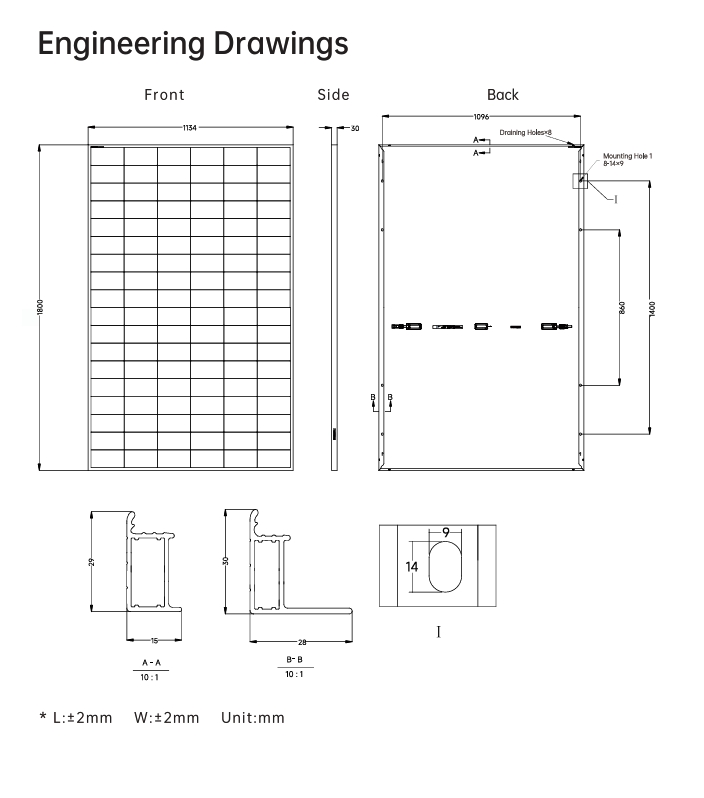

Desenho dimensional

Parâmetros Elétricos (Teste STC)

Component model

GK-3-54HGFb-480M

GK-3-54HGFb-485M

GK-3-54HGFb-490M

GK-3-54HGFb-495M

GK-3-54HGFb-500M
Maximum Power
(Pmax/W)

480

485

490

495

500
Open Circuit Voltage
(Voc/V)

40.27

40.37

40.47

40.57

40.67
Short-circuit Current
(lsc/A)

15.03

15.09

15.15

15.21

15.27
Peak Power Voltage
(Vmp/V)

33.78

33.88

33.99

34.10

34.21
Peak Power Current
(Imp/A)

14.21

14.32

14.42

14.52

14.62
Component Efficiency
(%)

23.5

23.8

24.0

24.3

24.5

Component model	GK-3-54HGFb-480M	GK-3-54HGFb-485M	GK-3-54HGFb-490M	GK-3-54HGFb-495M	GK-3-54HGFb-500M
Maximum Power(Pmax/W)	480	485	490	495	500
Open Circuit Voltage(Voc/V)	40.27	40.37	40.47	40.57	40.67
Short-circuit Current(lsc/A)	15.03	15.09	15.15	15.21	15.27
Peak Power Voltage(Vmp/V)	33.78	33.88	33.99	34.10	34.21
Peak Power Current(Imp/A)	14.21	14.32	14.42	14.52	14.62
Component Efficiency(%)	23.5	23.8	24.0	24.3	24.5

Carga Mecânica

Carga estática máxima frontal

5400Pa
Carga estática máxima traseira

2400Pa
Ensaios de resistência ao granizo

25 mm de diâmetro, velocidade de impacto de 23 m/s

Carga estática máxima frontal	5400Pa
Carga estática máxima traseira	2400Pa
Ensaios de resistência ao granizo	25 mm de diâmetro, velocidade de impacto de 23 m/s

Coeficiente de Temperatura (Teste STC)

Coeficiente de temperatura da corrente de curto-circuito (Isc)

+0.05%/℃
Coeficiente de temperatura da tensão de circuito aberto (Voc)

-0.22%/℃
Coeficiente de temperatura da potência máxima (Pmax)

-0.26%/℃

Coeficiente de temperatura da corrente de curto-circuito (Isc)	+0.05%/℃
Coeficiente de temperatura da tensão de circuito aberto (Voc)	-0.22%/℃
Coeficiente de temperatura da potência máxima (Pmax)	-0.26%/℃

Casos de aplicação

Projeto Complementar de PV e Pesca em Zhuhai, Guangdong

Zhuhai, Guangdong

400MW

Capacidade do projecto

Projeto de Energia Solar Fotovoltaica Distribuída em Solo em Yibin, Sichuan

Yibin, Sichuan

25MW

Capacidade do projecto

Projeto Fotovoltaico para Telhados Industriais e Comerciais do Aosen Group

Xinji, Hebei

39MW

Capacidade do projecto
