Série GOKIN BC -Gokin Solar Co., Ltd.

Plus Efficace
De Gokin
Toujours au sommet

Télécharger le document

GK-3-54HGDb

500 W

Puissance maximale

24.5 %

Rendement maximal

25 ans

Garantie du produit

30 ans

Garantie de puissance

500 W

Puissance maximale
24.5 %

Rendement maximal
25 ans

Garantie du produit
30 ans

Garantie de puissance

Même Série

GK-3-54HGFb

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

GK-3-72HGF

Type de cellule : Type N GBC

Puissance maximale : 670 W

Rendement de conversion : 24.8%

Télécharger le document

GK-4-78HGBD

Type de cellule : Type N GBC

Puissance maximale : 780W

Rendement de conversion : 24.3%

Télécharger le document

GK-4-66HGBD

Type de cellule : Type N GBC

Puissance maximale : 665 W

Rendement de conversion : 24.6%

Télécharger le document

GK-3-54HGFDb 490W

Type de cellule : Type N GBC

Puissance maximale : 490W

Rendement de conversion : 24.5%

Télécharger le document

GK-3-54HGF

Type de cellule : Type N GBC

Puissance maximale : 500W

Rendement de conversion : 24.5%

Télécharger le document

Avantages du produit

Plus Efficace

Pour une surface identique, la puissance est supérieure de 6% à 10% à celle de la TOPCon.
Protection Anti-dégradation Exceptionnelle

Dégradation sur toute la durée de vie de 30 ans : Réduction de dégradation de 1,5 % par rapport aux modules TOPCon.
Plus Sécurisé

Excellente Résistance à la Microfissuration. Restriction à Haute Température.
Meilleur coefficient de température

-0.26%/°C

Paramètres Mécaniques

Item

Norme
Type de cellule

Type N GBC
Nombre de cellules

144（6×24）
Verre

Verre avant : verre trempé revêtu de 3,2 mm
panneau arrière

Fond de panier à haute résistance aux intempéries
Cadre

Alliage d’aluminium anodisé
Câble de sortie

TÜV 1×4 mm², (+)300 mm, (-)200 mm Les longueurs de câble peuvent être personnalisées selon les besoins du client.
Poids du module

21.4 kg
Dimensions du module

1800×1134×30mm
connecteur

Compatible MC4 / MC4 original
Informations sur l'emballageInformations sur l'emballage

37 £ par palette 148 £ par conteneur plat de 20 pieds 740 £ par conteneur haut cube de 40 pieds
740 £ par camion à plateau de 13,5 mètres 1036 £ par camion à plateau de 17,5 mètres
Indice de protection de sécurité

Class II
IEC Class C

Item	Norme
Type de cellule	Type N GBC
Nombre de cellules	144（6×24）
Verre	Verre avant : verre trempé revêtu de 3,2 mm
panneau arrière	Fond de panier à haute résistance aux intempéries
Cadre	Alliage d’aluminium anodisé
Câble de sortie	TÜV 1×4 mm², (+)300 mm, (-)200 mm Les longueurs de câble peuvent être personnalisées selon les besoins du client.
Poids du module	21.4 kg
Dimensions du module	1800×1134×30mm
connecteur	Compatible MC4 / MC4 original
Informations sur l'emballageInformations sur l'emballage	37 £ par palette 148 £ par conteneur plat de 20 pieds 740 £ par conteneur haut cube de 40 pieds 740 £ par camion à plateau de 13,5 mètres 1036 £ par camion à plateau de 17,5 mètres
Indice de protection de sécurité	Class II
	IEC Class C

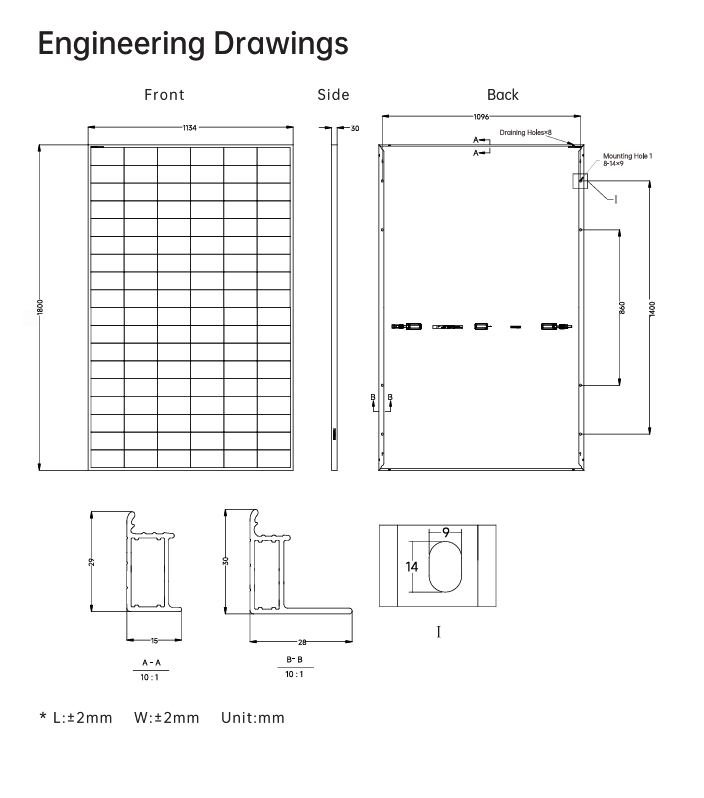

Diagramme de taille

Paramètres Électriques (Test STC)

Modèle

GK-3-54HGFb-480M

GK-3-54HGFb-485M

GK-3-54HGFb-490M

GK-3-54HGFb-495M

GK-3-54HGFb-500M
Puissance maximale
(Pmax/W)

480

485

490

495

500
Tension à vide
(Voc/V)

40.27

40.37

40.47

40.57

40.67
Courant de court-circuit
(lsc/A)

15.03

15.09

15.15

15.21

15.27
Tension de crête
(Vmp/V)

33.78

33.88

33.99

34.10

34.21
Courant de crête
(Imp/A)

14.21

14.32

14.42

14.52

14.62
Efficacité du module
(%)

23.5

23.8

24.0

24.3

24.5

Modèle	GK-3-54HGFb-480M	GK-3-54HGFb-485M	GK-3-54HGFb-490M	GK-3-54HGFb-495M	GK-3-54HGFb-500M
Puissance maximale(Pmax/W)	480	485	490	495	500
Tension à vide(Voc/V)	40.27	40.37	40.47	40.57	40.67
Courant de court-circuit(lsc/A)	15.03	15.09	15.15	15.21	15.27
Tension de crête(Vmp/V)	33.78	33.88	33.99	34.10	34.21
Courant de crête(Imp/A)	14.21	14.32	14.42	14.52	14.62
Efficacité du module(%)	23.5	23.8	24.0	24.3	24.5

Charge Mécanique

Charge statique maximale sur la face avant

5400Pa
Charge statique maximale sur la face arrière

2400Pa
Test de résistance à la grêle

Diamètre 25 mm, vitesse d'impact 23 m/s

Charge statique maximale sur la face avant	5400Pa
Charge statique maximale sur la face arrière	2400Pa
Test de résistance à la grêle	Diamètre 25 mm, vitesse d'impact 23 m/s

Coefficient de Température (Test STC)

Coefficient de température du courant de court-circuit (Isc)

+0.05%/℃
Coefficient de température de la tension à vide (Voc)

-0.22%/℃
Coefficient de température en puissance de crête (Pmax)

-0.26%/℃

Coefficient de température du courant de court-circuit (Isc)	+0.05%/℃
Coefficient de température de la tension à vide (Voc)	-0.22%/℃
Coefficient de température en puissance de crête (Pmax)	-0.26%/℃

Cas d’application

Projet complémentaire d'électricité piscicole-PV à Zhuhai, province du Guangdong

Zhuhai, Guangdong

400MW

Capacité du projet

Projet Photovoltaïque Distribué au Sol à Yibin, Sichuan

Yibin,Sichuan

25MW

Capacité du projet

Projet photovoltaïque sur toiture pour usages industriels et commerciaux du Groupe Aosen

Xinji, Hebei

39MW

Capacité du projet
