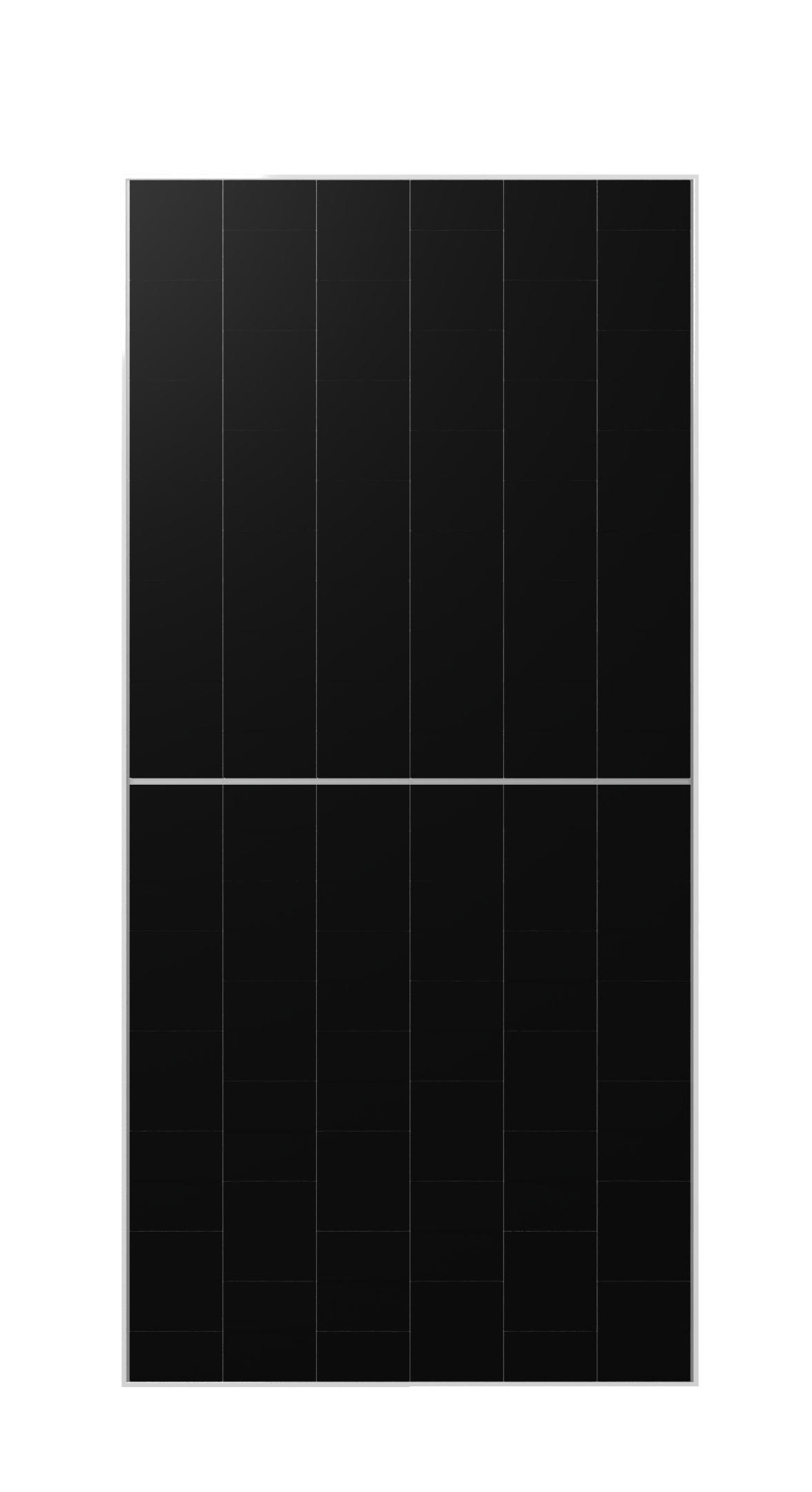

GK-3-72HGF

675 W

最大出力

25.0 %

最高変換効率

15 年

製品の品質保証

30 年

リニア出力保証

675 W

最大出力
25.0 %

最高変換効率
15 年

製品の品質保証
30 年

リニア出力保証

同シリーズ製品

GK-3-54HGFb

セルタイプ：N型GBC電池

最大出力：500W

変換効率：24.5%

仕様書

GK-3-72HGF

セルタイプ：N型GBC電池

最大出力：670W

変換効率：24.8%

仕様書

GK-4-78HGBD

セルタイプ：N型GBC電池

最大出力：780W

変換効率：24.3%

仕様書

GK-4-66HGBD

セルタイプ：N型GBC電池

最大出力：665W

変換効率：24.6%

仕様書

GK-3-54HGFDb

セルタイプ：N型GBC電池

最大出力：490W

変換効率：24.5%

仕様書

GK-3-54HGF

セルタイプ：N型GBC電池

最大出力：500W

変換効率：24.5%

仕様書

製品の優位性

高効率なクリーン電力で、力強くエネルギーを供給

より効率的に

同等面積において、
TOPConシリーズ比6%～10%高出力
低劣化

モジュールの25年経年劣化率：TOPConモジュール比1.2%減
モジュールの30年全ライフサイクル劣化率：TOPConモジュール比1.5%減
より安全に

優れたマイクロクラック耐性、
抜群の高温耐久性
優れた温度係数

-0.26%/℃

機械的仕様

プロジェクト

仕様
電池タイプ

N型GBC電池
セルレイアウト

144（6×24）
ガラス

表面ガラス：3.2mmARコーティング強化ガラス
背板

高耐候性バックシート
フレーム

アルマイト処理アルミ合金フレーム
出力ケーブル

TüV 1×4mm², (+)300mm, (-)200mm
ガイドケーブル長は顧客の要求に基づきオーダーメイド可
重量

28.1kg
寸法

2382×1134×30mm
接続装置

MC4互換／MC4純正
梱包仕様

1パレットあたり37枚/20ft GPコンテナ1台あたり148枚/40ft HQコンテナ1台あたり740個
13.5m平床トラック1台あたり740枚/17.5m平床トラック1台あたり1036枚
保護クラス

Class II
耐火等級

IEC Class C

プロジェクト	仕様
電池タイプ	N型GBC電池
セルレイアウト	144（6×24）
ガラス	表面ガラス：3.2mmARコーティング強化ガラス
背板	高耐候性バックシート
フレーム	アルマイト処理アルミ合金フレーム
出力ケーブル	TüV 1×4mm², (+)300mm, (-)200mm ガイドケーブル長は顧客の要求に基づきオーダーメイド可
重量	28.1kg
寸法	2382×1134×30mm
接続装置	MC4互換／MC4純正
梱包仕様	1パレットあたり37枚/20ft GPコンテナ1台あたり148枚/40ft HQコンテナ1台あたり740個 13.5m平床トラック1台あたり740枚/17.5m平床トラック1台あたり1036枚
保護クラス	Class II
耐火等級	IEC Class C

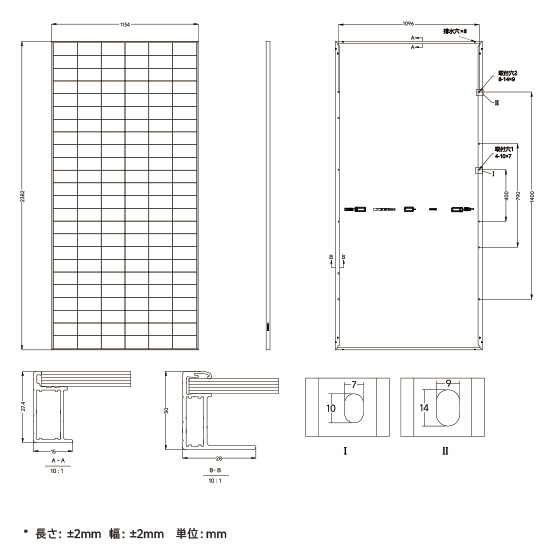

寸法図

電気的特性（STC試験条件下）

コンポーネントモデル

GK-3-72HGF-660M

GK-3-72HGF-665M

GK-3-72HGF-670M

GK-3-72HGF-675M
Test Condition

STC NOCT

STC NOCT

STC NOCT

STC NOCT
最大出力
(Pmax/W)

660 500

665 504

670 508

675 512
かいほうでんあつ
(Voc/V)

54.20 51.43

54.30 51.53

54.40 51.63

54.50 51.73
たんらくでんりゅう
(lsc/A)

15.18 12.27

15.24 12.32

15.30 12.37

15.36 12.42
ピーク電力電圧
(Vmp/V)

45.50 43.17

45.60 43.27

45.70 43.37

45.80 43.47
ピーク電力電流
(Imp/A)

14.51 11.60

14.59 11.66

14.67 11.72

14.74 11.78
コンポーネント効率
(%)

24.4

24.6

24.8

25.0

コンポーネントモデル	GK-3-72HGF-660M	GK-3-72HGF-665M	GK-3-72HGF-670M	GK-3-72HGF-675M
Test Condition	STC NOCT	STC NOCT	STC NOCT	STC NOCT
最大出力(Pmax/W)	660 500	665 504	670 508	675 512
かいほうでんあつ(Voc/V)	54.20 51.43	54.30 51.53	54.40 51.63	54.50 51.73
たんらくでんりゅう(lsc/A)	15.18 12.27	15.24 12.32	15.30 12.37	15.36 12.42
ピーク電力電圧(Vmp/V)	45.50 43.17	45.60 43.27	45.70 43.37	45.80 43.47
ピーク電力電流(Imp/A)	14.51 11.60	14.59 11.66	14.67 11.72	14.74 11.78
コンポーネント効率(%)	24.4	24.6	24.8	25.0

耐荷重

表面最大静的荷重

5400Pa
背面最大静的荷重

2400Pa
耐雹試験合格条件

直径25mm、打撃速度23m/s

表面最大静的荷重	5400Pa
背面最大静的荷重	2400Pa
耐雹試験合格条件	直径25mm、打撃速度23m/s

温度定格（STC）

短絡電圧(Isc)の温度係数

+0.05%/℃
開放電圧(Voc)の温度係数

-0.22%/℃
最大出力（Pmax）の温度係数

-0.26%/℃

短絡電圧(Isc)の温度係数	+0.05%/℃
開放電圧(Voc)の温度係数	-0.22%/℃
最大出力（Pmax）の温度係数	-0.26%/℃
