GOKIN BC-Serie-Gokin Solar Co., Ltd.

Effizienter
Von Gokin
Immer erstklassig

Download

GK-3-54HGDb

500 W

Max. Leistung

24.5 %

Max. Wirkungsgrad

25 Jahre

Produktgarantie

30 Jahre

Leistungsgarantie

500 W

Max. Leistung
24.5 %

Max. Wirkungsgrad
25 Jahre

Produktgarantie
30 Jahre

Leistungsgarantie

Gleiche Serie

GK-3-54HGFb

Zelltyp: N-Typ GBC

Max. Leistung: 500W

Umwandlungsgrad: 24.5%

Download

GK-3-72HGF

Zelltyp: N-Typ GBC

Max. Leistung: 670W

Umwandlungsgrad: 24.8%

Download

GK-4-78HGBD

Zelltyp: N-Typ GBC

Max. Leistung: 780W

Umwandlungsgrad: 24.3%

Download

GK-4-66HGBD

Zelltyp: N-Typ GBC

Max. Leistung: 665W

Umwandlungsgrad: 24.6%

Download

GK-3-54HGFDb 490W

Zelltyp: N-Typ GBC

Max. Leistung: 490W

Umwandlungsgrad: 24.5%

Download

GK-3-54HGF

Zelltyp: N-Typ GBC

Max. Leistung: 500W

Umwandlungsgrad: 24.5%

Download

Produktvorzüge

Effizienter

Bei gleicher Fläche ist die Leistung 6-10% höher als bei TOPCon.
Hervorragender Anti-Degradations-Schutz

Degradation über die gesamte Lebensdauer von 30 Jahren: 1,5% geringere Degradation im Vergleich zu TOPCon-Modulen.
Besser Geschützt

Ausgezeichnete Mikrorissbeständigkeit. Hochtemperaturbeschränkung.
Besserer Temperaturkoeffizient

-0.26%/°C

Mechanische Parameter

Position

Spezifikationen
Zelltyp

N-Typ GBC
Zellenanordnung

144（6×24）
Glas

Frontglas: 3,2 mm gehärtetes beschichtetes Glas
Rückwand

Hochwetterfeste Rückwandplatine
Rahmen

Eloxierte Aluminiumlegierung
Ausgangskabel

TÜV 1×4 mm², (+)300 mm, (-)200 mm Die Kabellängen können an die Kundenanforderungen angepasst werden.
Modul-Gewicht

21.4 kg
Modul-Maße

1800×1134×30mm
Steckverbinder

MC4-kompatibel / MC4-Original
Verpackungsinformationen

37 £ pro Palette 148 £ pro 20-Fuß-Flachcontainer 740 £ pro 40-Fuß-High-Cube-Container
740 £ pro 13,5-Meter-Pritschenwagen 1036 £ pro 17,5-Meter-Pritschenwagen
Sicherheitsschutzbewertung

Class II
Brandschutzklasse

IEC Class C

Position	Spezifikationen
Zelltyp	N-Typ GBC
Zellenanordnung	144（6×24）
Glas	Frontglas: 3,2 mm gehärtetes beschichtetes Glas
Rückwand	Hochwetterfeste Rückwandplatine
Rahmen	Eloxierte Aluminiumlegierung
Ausgangskabel	TÜV 1×4 mm², (+)300 mm, (-)200 mm Die Kabellängen können an die Kundenanforderungen angepasst werden.
Modul-Gewicht	21.4 kg
Modul-Maße	1800×1134×30mm
Steckverbinder	MC4-kompatibel / MC4-Original
Verpackungsinformationen	37 £ pro Palette 148 £ pro 20-Fuß-Flachcontainer 740 £ pro 40-Fuß-High-Cube-Container 740 £ pro 13,5-Meter-Pritschenwagen 1036 £ pro 17,5-Meter-Pritschenwagen
Sicherheitsschutzbewertung	Class II
Brandschutzklasse	IEC Class C

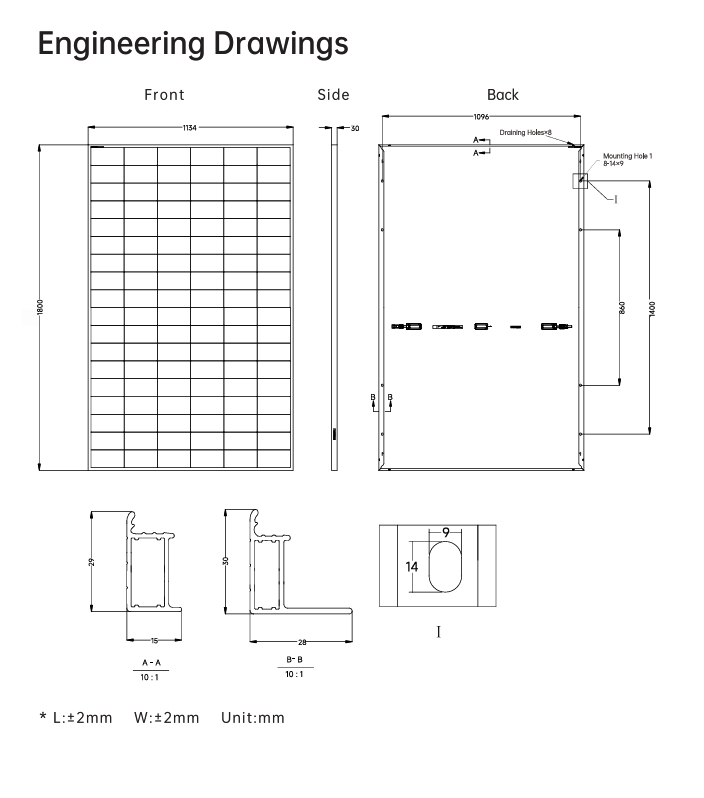

Maßzeichnung

Elektrische Kenndaten (STC-Prüfung)

Component model

GK-3-54HGFb-480M

GK-3-54HGFb-485M

GK-3-54HGFb-490M

GK-3-54HGFb-495M

GK-3-54HGFb-500M
Maximum Power
(Pmax/W)

480

485

490

495

500
Open Circuit Voltage
(Voc/V)

40.27

40.37

40.47

40.57

40.67
Short-circuit Current
(lsc/A)

15.03

15.09

15.15

15.21

15.27
Peak Power Voltage
(Vmp/V)

33.78

33.88

33.99

34.10

34.21
Peak Power Current
(Imp/A)

14.21

14.32

14.42

14.52

14.62
Component Efficiency
(%)

23.5

23.8

24.0

24.3

24.5

Component model	GK-3-54HGFb-480M	GK-3-54HGFb-485M	GK-3-54HGFb-490M	GK-3-54HGFb-495M	GK-3-54HGFb-500M
Maximum Power(Pmax/W)	480	485	490	495	500
Open Circuit Voltage(Voc/V)	40.27	40.37	40.47	40.57	40.67
Short-circuit Current(lsc/A)	15.03	15.09	15.15	15.21	15.27
Peak Power Voltage(Vmp/V)	33.78	33.88	33.99	34.10	34.21
Peak Power Current(Imp/A)	14.21	14.32	14.42	14.52	14.62
Component Efficiency(%)	23.5	23.8	24.0	24.3	24.5

Mechanische Belastung

Max. statische Belastung
der Frontseite

5400Pa
Max. statische Belastung
der Rückseite

2400Pa
Bestandener
Hageltest

25mm Hagelgröße, Aufprall-geschwindigkeit 23m/s

Max. statische Belastung der Frontseite	5400Pa
Max. statische Belastung der Rückseite	2400Pa
Bestandener Hageltest	25mm Hagelgröße, Aufprall-geschwindigkeit 23m/s

Temperaturkoeffizient (STC-Prüfung)

Temperaturkoeffizient des Kurzschlussstroms (lsc)

+0.05%/℃
Temperaturkoeffizient der Leerlaufspannung (Voc )

-0.22%/℃
Temperaturkoeffizient der Spitzenleistung (Pmax)

-0.26%/℃

Temperaturkoeffizient des Kurzschlussstroms (lsc)	+0.05%/℃
Temperaturkoeffizient der Leerlaufspannung (Voc )	-0.22%/℃
Temperaturkoeffizient der Spitzenleistung (Pmax)	-0.26%/℃

Anwendungsfälle

Komplementäres Fischerei-PV-Kraftwerksprojekt in Zhuhai, Provinz Guangdong

Zhuhai, Guangdong

400MW

Projektkapazität

Bodenmontiertes PV-Verteilprojekt in Yibin, Sichuan

Yibin, Sichuan

25MW

Projektkapazität

Dach-Photovoltaikprojekt für Gewerbe und Industrie der Aosen Group

Xinji, Hebei

39MW

Projektkapazität
