Serie GOKIN BC -Gokin Solar Co., Ltd.

Más Eficiente
De Gokin
Siempre de primera categoría

Descargar

GK-3-54HGDb

500 W

Potencia máxima

24.5 %

Eficiencia máxima

25 años

Garantía del producto

30 años

Garantía de potencia

500 W

Potencia máxima
24.5 %

Eficiencia máxima
25 años

Garantía del producto
30 años

Garantía de potencia

Misma Serie

GK-3-54HGFb

Tipo de celda: Tipo N GBC

Potencia máxima: 500W

Eficiencia de conversión: 24.5%

Descargar

GK-3-72HGF

Tipo de celda: Tipo N GBC

Potencia máxima: 670W

Eficiencia de conversión: 24.8%

Descargar

GK-4-78HGBD

Tipo de celda: Tipo N GBC

Potencia máxima: 780W

Eficiencia de conversión: 24.3%

Descargar

GK-4-66HGBD

Tipo de celda: Tipo N GBC

Potencia máxima: 665W

Eficiencia de conversión: 24.6%

Descargar

GK-3-54HGBD Black Frame (Glass:2.0mm)

Tipo de celda: Tipo N GBC

Potencia máxima: 500W

Eficiencia de conversión: 24.5%

Descargar

GK-3-54HGFDb 490W

Tipo de celda: Tipo N GBC

Potencia máxima: 490W

Eficiencia de conversión: 24.5%

Descargar

GK-3-54HGF

Tipo de celda: Tipo N GBC

Potencia máxima: 500W

Eficiencia de conversión: 24.5%

Descargar

Ventajas del producto:

Más Eficiente

Para la misma superficie, la potencia es un 6%-10% superior a la TOPCon.
Anti-degradación Excepcional

Degradación durante todo el ciclo de vida de 30 años: Reducción del 1,5% con respecto a los módulos TOPCon.
Más Seguro

Excelente Resistencia a las Microgrietas. Restricción a Alta Temperatura.
Mejor coeficiente de temperatura

-0.26%/°C

Parámetros Mecánicos

Proyectos

Especificaciones
Tipo de celda

Tipo N GBC
Disposición de las celdas

144（6×24）
Vidrio

Cristal frontal: cristal templado recubierto de 3,2 mm.
panel trasero

Placa base de alta resistencia a la intemperie
Marco

Marco de aleación de aluminio anodizado
Cable de salida

TÜV 1×4 mm², (+)300 mm, (-)200 mm Las longitudes de los cables se pueden personalizar según los requisitos del cliente.
Peso del módulo

21.4 kg
Dimensiones del módulo

1800×1134×30mm
conector

Compatible con MC4 / MC4 original
Información sobre el embalaje

37 £ por palé. 148 £ por contenedor plano de 20 pies. 740 £ por contenedor high cube de 40 pies.
740 £ por camión plataforma de 13,5 metros. 1036 £ por camión plataforma de 17,5 metros.
Índice de protección de seguridad

Class II
Clasificación de resistencia al fuego

IEC Class C

Proyectos	Especificaciones
Tipo de celda	Tipo N GBC
Disposición de las celdas	144（6×24）
Vidrio	Cristal frontal: cristal templado recubierto de 3,2 mm.
panel trasero	Placa base de alta resistencia a la intemperie
Marco	Marco de aleación de aluminio anodizado
Cable de salida	TÜV 1×4 mm², (+)300 mm, (-)200 mm Las longitudes de los cables se pueden personalizar según los requisitos del cliente.
Peso del módulo	21.4 kg
Dimensiones del módulo	1800×1134×30mm
conector	Compatible con MC4 / MC4 original
Información sobre el embalaje	37 £ por palé. 148 £ por contenedor plano de 20 pies. 740 £ por contenedor high cube de 40 pies. 740 £ por camión plataforma de 13,5 metros. 1036 £ por camión plataforma de 17,5 metros.
Índice de protección de seguridad	Class II
Clasificación de resistencia al fuego	IEC Class C

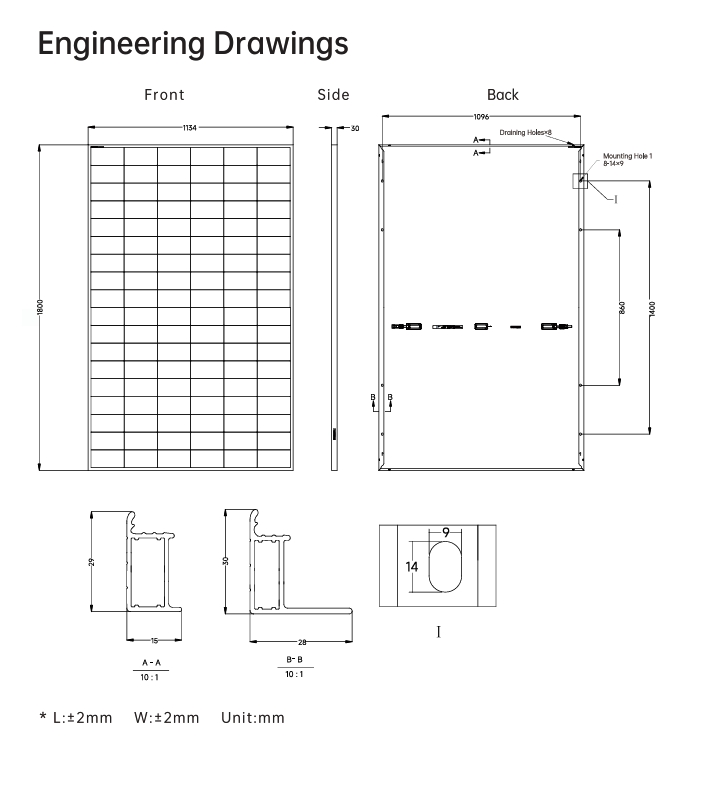

Dibujo acotado

Parámetros Eléctricos (Prueba STC)

Component model

GK-3-54HGFb-480M

GK-3-54HGFb-485M

GK-3-54HGFb-490M

GK-3-54HGFb-495M

GK-3-54HGFb-500M
Maximum Power
(Pmax/W)

480

485

490

495

500
Open Circuit Voltage
(Voc/V)

40.27

40.37

40.47

40.57

40.67
Short-circuit Current
(lsc/A)

15.03

15.09

15.15

15.21

15.27
Peak Power Voltage
(Vmp/V)

33.78

33.88

33.99

34.10

34.21
Peak Power Current
(Imp/A)

14.21

14.33 13.50

14.42

14.52

14.62
Component Efficiency
(%)

23.5

23.8

24.0

24.3

24.5

Component model	GK-3-54HGFb-480M	GK-3-54HGFb-485M	GK-3-54HGFb-490M	GK-3-54HGFb-495M	GK-3-54HGFb-500M
Maximum Power(Pmax/W)	480	485	490	495	500
Open Circuit Voltage(Voc/V)	40.27	40.37	40.47	40.57	40.67
Short-circuit Current(lsc/A)	15.03	15.09	15.15	15.21	15.27
Peak Power Voltage(Vmp/V)	33.78	33.88	33.99	34.10	34.21
Peak Power Current(Imp/A)	14.21	14.33 13.50	14.42	14.52	14.62
Component Efficiency(%)	23.5	23.8	24.0	24.3	24.5

Carga Mecánica

Carga estática máxima en
la parte frontal

5400Pa
Carga estática máxima en
la parte trasera

2400Pa
Resistencia a pruebas
de granizo

Diámetro de 25 mm, velocidad de impacto de 23 m/s

Carga estática máxima en la parte frontal	5400Pa
Carga estática máxima en la parte trasera	2400Pa
Resistencia a pruebas de granizo	Diámetro de 25 mm, velocidad de impacto de 23 m/s

Coeficiente de Temperatura (Prueba STC)

Coeficiente de temperatura de corriente de cortocircuito (Isc)

+0.05%/℃
Coeficiente de temperatura de voltaje en circuito abierto (Voc)

-0.22%/℃
Coeficiente de temperatura de potencia máxima (Pmax)

-0.26%/℃

Coeficiente de temperatura de corriente de cortocircuito (Isc)	+0.05%/℃
Coeficiente de temperatura de voltaje en circuito abierto (Voc)	-0.22%/℃
Coeficiente de temperatura de potencia máxima (Pmax)	-0.26%/℃

Casos de aplicación

Proyecto de Generación Eléctrica PV-Pesca Complementaria en Zhuhai, Guangdong

Zhuhai, Guangdong

400MW

Capacidad del proyecto

Proyecto Fotovoltaico Distribuido en Tierra en Yibin, Sichuan

Yibin, Sichuan

25MW

Capacidad del proyecto

Proyecto Fotovoltaico en Cubiertas para Uso Industrial y Comercial de Aosen Group

Xinji, Hebei

39MW

Capacidad del proyecto
